Uso:

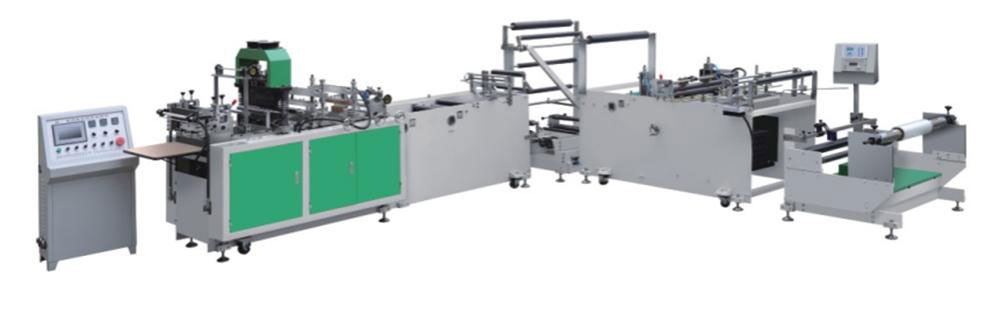

La máquina fabricante de bolsas de té de filtro sin coser DRQ400 es aplicable para tela no tejida y materiales de papel de filtro, se utiliza para el procesamiento de bolsas de pequeñas dimensiones no tejidas y bolsa de papel de filtro con diferentes especificaciones y formas, funciones opcionales: Plegado, ex-plegado, esquinero inferior y funciones de plegado. Puede producir bolsas de té, bolsas de reflejo, bolsas plegables, bolsas de hervido para medicinas, bolsas de recipientes de condimentos calientes, bolsas de polvo de té y bolsas de filtro de café, etc.
Características:
1. El marco de la máquina adopta una placa de acero mediante el corte con láser. Tiene un posicionamiento exacto del agujero.
2. El motor principal adopta un motor de frecuencia de 1,5 kw con un inversor de frecuencia de 1,5 kw. El motor de alimentación del material de la máquina adopta el control del servo motor y del conductor, estable y rápido.
3. Operación de pantalla táctil, programación del PLC.
4. Desenrollado del eje de aire y freno de polvo magnético para el control de tensión, guía por web analógico y seguimiento de sensor de fotocélula de marca Italia. La anchura máxima del desenrollado de la bolsa es 800 mm.
5. El motor de tracción de material adopta el motor de frecuencia, el rodillo de goma adopta el material NBR.
6. La fotocélula importada para el seguimiento del color se puede ajustar manualmente.
7. El cortador de acero de aleación de alta resistencia tiene movimiento del tipo de la tijera.
8. El dispositivo de plegado, el bolsillo de la bolsa se pueden plegar dentro o fuera.
9. Los dos lados del bolsillo de la bolsa se fijan por ultrasonido después del plegado.
10. La bolsa de té no tejida utiliza ultrasonidos para el sellado lateral. La bolsa filtrante se fija mediante soldadura en caliente.
11. Equipado con un setde eliminadores electrostáticos de alta potencia.
Proceso de trabajo:
Carga de material-doble lado del bolsillo de bolsa de plegado interno- fijación ultrasónica –esquinero inferior- soldadura-corte-apilado
Modelo | 400 |
Diámetro de desenrollado | Ф550 mm |
Ancho de fabricación de bolsa | ≤600 mm |
Longitud de fabricación de bolsa | ≤380 mm |
Velocidad | 40-180 piezas/min |
Fuente de alimentación | 220V/50HZ |
Potencia total | 8 kw |
Peso | 2000KG |
Dimensión global | 6400×1500×1400 mm |
Sistema de operación | PLC+ pantalla táctil |
Sistema de conducción | Servo motor 3 kw Wuxi Tongwei +conductor |
Motor | Motor principal:motor trifásico1,5 kw |
Motor de desenrollado del material :motor de frecuencia trifásico de 0,75 KW *2 | |
Fotocélula | Marca china |
Inversor de frecuencia | 1,5 KW*2 piezas |
Válvula de solenoide | Airtac |
Fijación de bolsillo de bolsas ultrasónica | ϕ56 mm*1 pieza , cabezal cuadrado 153 mm |
Sellado lateral ultrasónico | Cabezal cuadrado 153mm |
Desenrollador | Eje de aire , Freno de polvo magnético 2,5KG |
Sistema de guía web | Sistema de guía web del servo motor DC sin escobillas + Fotocélula de marca Italiana |
Rodillo de gofrado ultrasónico | Diseño en relieve personalizado *2 piezas |
Cuchillo dentado no tejido | Personalizado *1 pieza |
Cuchilla de soldadura en caliente | Personalizado*1 pieza (para soldar la tela no tejida o el papel de filtro ) |
