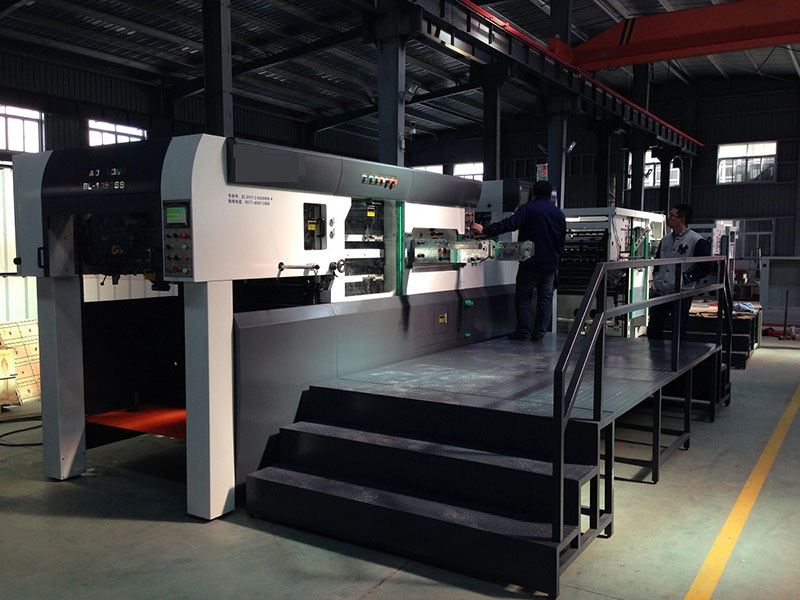

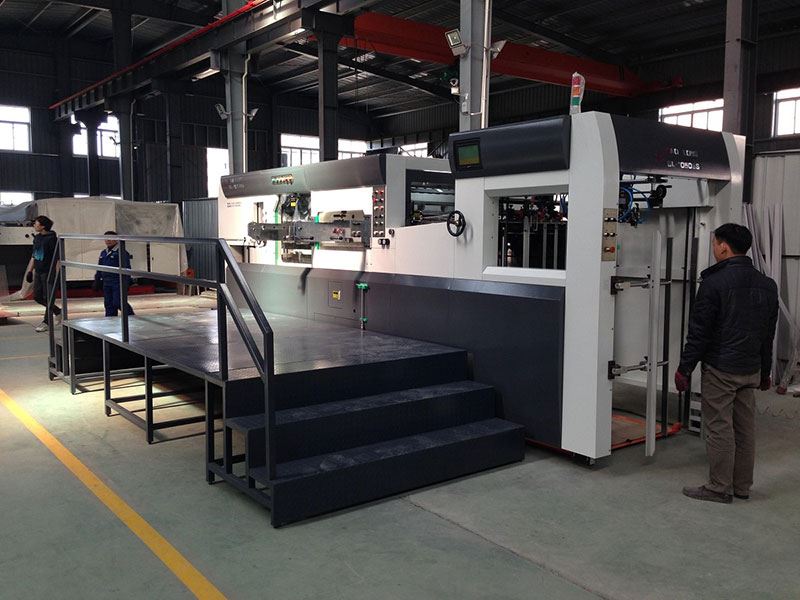

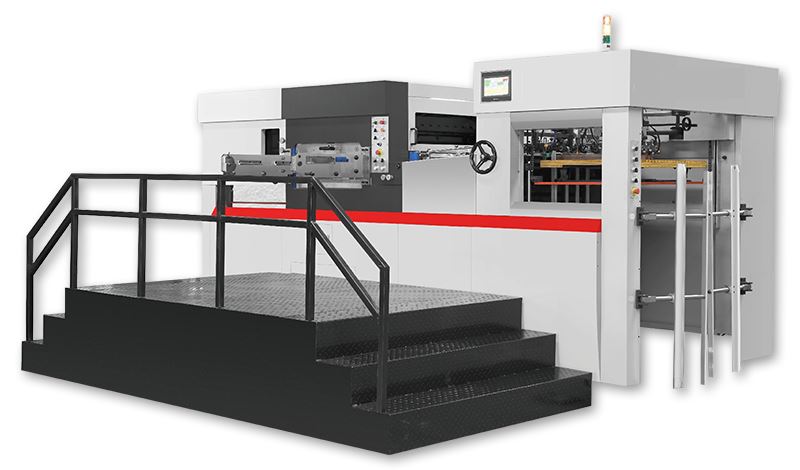

Máquina troqueladora automática con función de extracción

Nuestra máquina troqueladora automática serie BL1050 está diseñada con la función de extracción para eliminar automáticamente los residuos. Es ideal para el corte y hendido de cartón, cartulina y otro materiales de embalaje. La interfaz de usuario muestra información de advertencia, de bloqueo del marco y del proceso de moldeo digital; por lo tanto, la troqueladora automática es bastante fácil de operar.

Gracias a la bomba de aceite equipada con el sistema cíclico de refrigeración por aceite importada de Taiwán, la vida útil de las piezas de la troqueladora de papel se prolonga de manera ostensible. Para lograr una alta fiabilidad, empleamos componentes electrónicos de alto rango y el sistema de refrigeración industrial.

Características
1. La máquina troqueladora automática viene con cuatro succionadores de papel. El ángulo de succión del papel se puede ajustar de acuerdo con las condiciones de deformación.
2. Los dispositivo de soplado en ambos lados de la máquina permiten la rápida separación y la alimentación suave del papel. La velocidad máxima de alimentación del papel es de 7500 piezas por hora.
3. Configurada con un embrague especial, el alimentador de papel puede trabajar de forma aislada o junto con la máquina principal, en cualquier momento que el usuario desee.
4. El eje acodado, el tornillo sin fin y la cremallera del elemento de troquelado son de aleación de acero de alto grado. Además, la pared y el pedestal de la máquina troqueladora automática se elaboran con hierro nodular. El hierro nodular es procesado con tecnología de punta.
5. La plataforma móvil se construye con un dispositivo neumático de bloqueo. La presión se puede controlar de forma sencilla y conveniente a través de un botón.
6. Para una mayor comodidad de los usuarios, esta máquina troqueladora automática se puede equipar con un dispositivo de separación superior y marco en las zonas intermedia y del fondo. Los marcos se pueden desplazar mediante un dispositivo de control de levantamiento eléctrico.
7. A fin de obtener una alta productividad, el colector de papel se instala con un dispositivo de transporte de papel de funcionamiento continuo.
8. Aparte del sistema de refrigeración por aceite, el limitador de torsión, la barra de agarre y la cadena aseguran la precisión y alta velocidad de operación de la máquina troqueladora de cartón.

Parámetros técnicos de la máquina troqueladora automática
Especificaciones/Modelos Troquelado BL1050 BL1050S BL1050F Troquelado y estampado BL1050 BL1050FL
Tamaño máximo del papel 1050x740 mm 1050x740 mm 1050x740 mm 1050x740 mm 1050x740 mm
Tamaño mínimo del papel 400x360 mm 400x360 mm 400x360 mm 400x360 mm 400x360 mm
Espesor del papel 80-2000gsm 80-2000gsm 80-2000gsm 80-2000gsm 80-2000gsm
Espesor del papel corrugado ≤ 4mm ≤ 4mm ≤ 4mm ≤ 4mm ≤ 4mm
Velocidad máxima 7500 láminas/h 7500 láminas/h 7500 láminas/h 7500 láminas/h 7500 láminas/h
Velocidad máxima de estampado / / 6000 láminas/h 6000 láminas/h 6000 láminas/h
Velocidad máxima de estampado de la lámina holograma / / / 4500 láminas/h 4500 láminas/h
Presión máxima 300T 300T 300T 300T 300T
Anchura mínima de sujeción 5 mm 5 mm 5 mm 5 mm 5 mm
Tamaño máximo de punzonado 1040x730 mm 1040x730 mm 1040x730 mm 1040x730 mm 1040x730 mm
Tamaño máximo de estampado / / 1020x720 mm 1020x720 mm 1020x720 mm
Extractor de ejes / / 3 4 3
Zona de calentamiento / / 12 zonas 12 zonas 12 zonas
Precisión de troquelado +/-0.075mm +/-0.075mm +/-0.075mm +/-0.075mm +/-0.075mm
Precisión de estampado de la lámina holograma / / / +/-0.2mm +/-0.25mm
Potencia requerida 19kw 20kw 60kw 66kw 61kw
Peso total 14.5 T 16.5T 17T 17.5T 17.5T
Tamaño de la máquina 6.1x4x2.1m 7x4x2.1m 7x4x2.1m 7x4x2.1m 7x4x2.1m
