Máquina cortadora y rebobinadora LSJ60

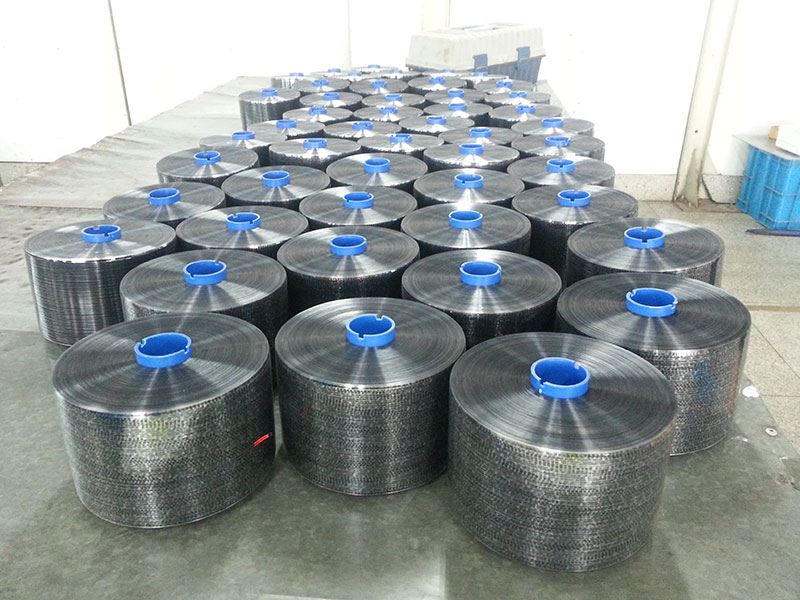

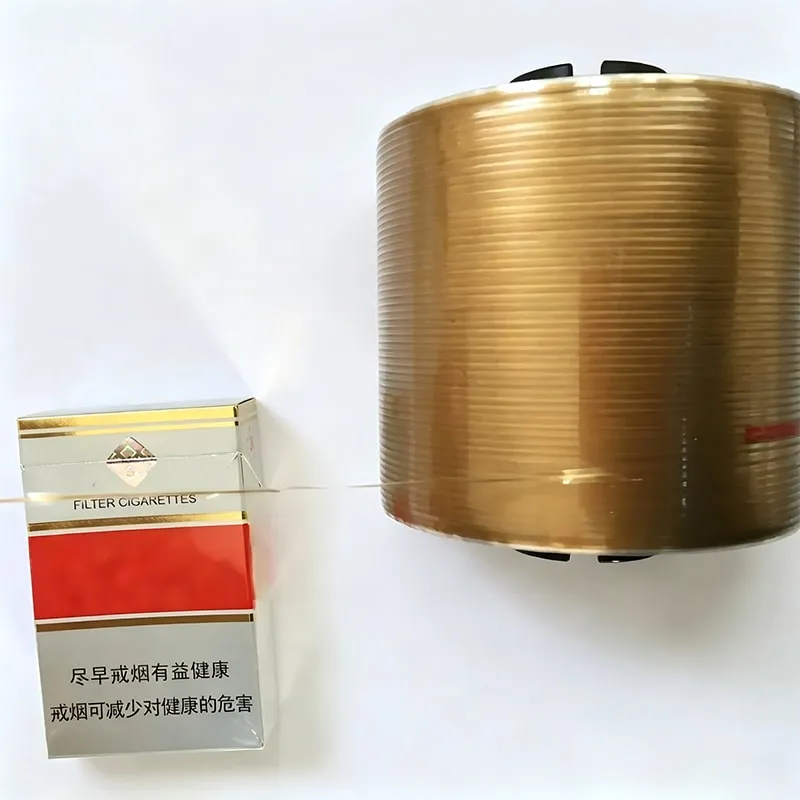

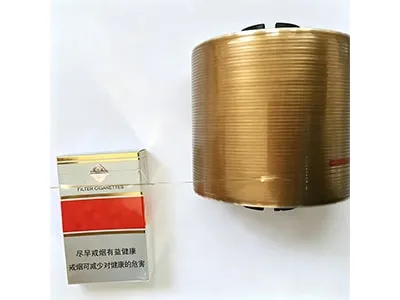

Utilizamos la máquina cortadora y rebobinadora LSJ60 para enrollar 5000 metros de tira abre fácil para paquete de cigarrillo. Tiene gran precisión, eficacia, automatización, etc. Funciona en base a tecnología de avanzada de gran nivel internacional y nacional. Es un equipo especialmente diseñado para productos específicos que requieran de tira abre fácil.

Especificaciones:
Material BOPP, PET, OPE, PVC y todo material en bobinas
Grosor del material 0.025~0.05mm
Diámetro del material Diámetro: 600mm, tubo de papel de 3 pulgadas
Ancho rueda de guía 300mm
Ancho de corte 1.6mm, 2mm, 2.5mm, 3mm
Velocidad 150m/min~300m/min
Precisión ≤±0.10mm
Número de cabezales 60 cabezales de rebobinado (opcional)

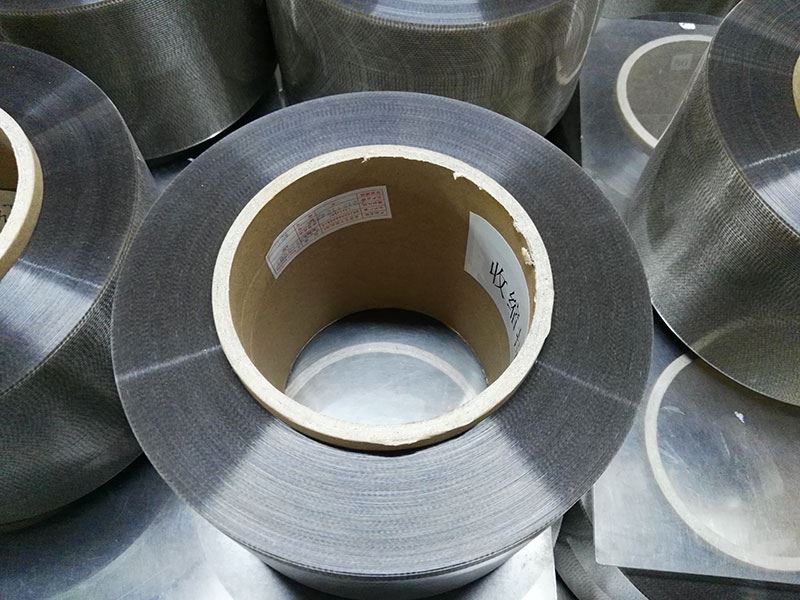

Diámetro rebobinado Máximo: 300mm y tubo de papel de 6 pulgadas
Ancho rebobinado Máximo 185mm
Potencia total 66kw
Voltaje 380V 3P 50Hz

Estructura de la máquina:

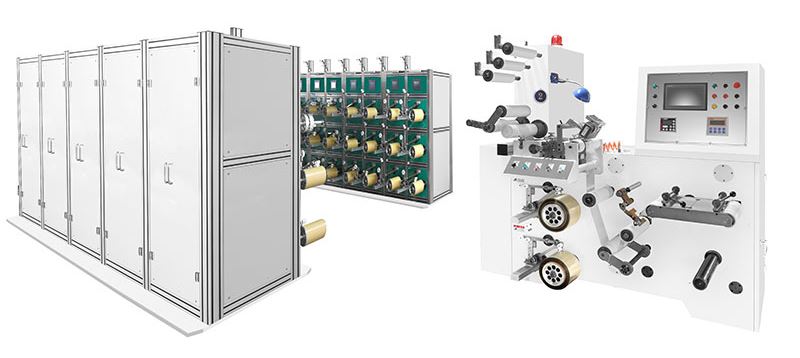

 Máquina cortadora y rebobinadora LSJ60

Desenrollado:
1. Desenrollado en posición libre: un conducto de aleación de aluminio de 3 pulgadas, permite el cambio rápido de cada bobina.
2. Corrección ante desvíos: se corrige cualquier desvío que se pueda producir en cada bobina EPC mediante un sensor que lo rectifica, que tiene sensibilidad ultrasónica. Para el movimiento de vaivén, el motor controla el husillo de bolas.
3. Tensión de desenrollado: la controlan un servomotor de1.8kW y un motor (INOVANCE, CHINA). El sistema PLC controla la función de desenrollado.
4. Tabla de corte: permite un corte y fraccionado rápido.

 Máquina cortadora y rebobinadora LSJ60

Tracción:
1. La tracción se realiza mediante servomotor de 1.3kW y motor.
2. La tracción se realiza por presión opuesta, con rodillo de goma doble.
3. Medidor de longitud: la longitud se obtiene con solo presionar la rueda de mediciones sobre el rodillo de goma.

 Máquina cortadora y rebobinadora LSJ60

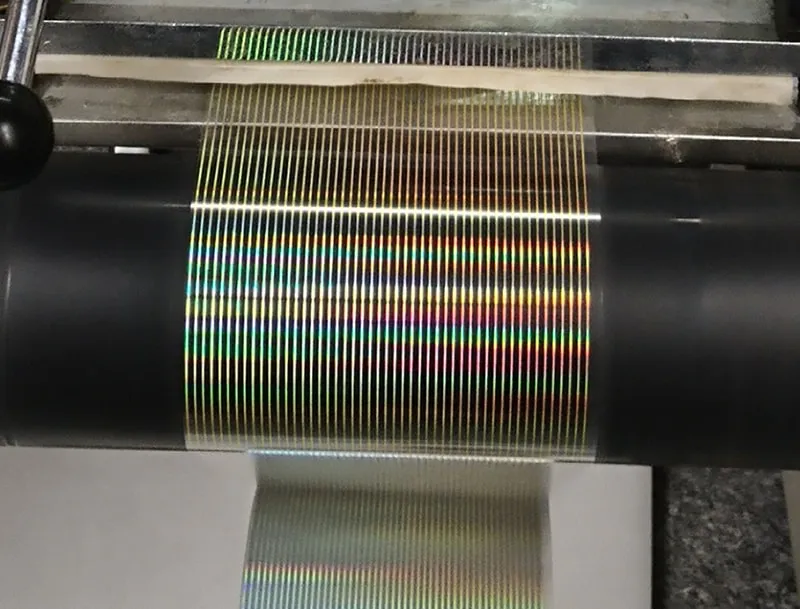

Corte:
1. Método de corte: para obtener un corte con gran precisión se utiliza una cuchilla.
2. El ancho de la cuchilla de corte se puede ajustar rápido y fácilmente.
3. Para evitar el desvío en el corte, se utiliza una cuchilla alemana BST, que además otorga exactitud a cada corte.
4. Para asegurar que el corte sea seguro y tenga velocidad, el rodillo guía es de goma.

 Máquina cortadora y rebobinadora LSJ60

Cortado de bordes:
1. Se utiliza servomotor de 0,75 Kw y motor (INOVANCE) para el recorte de bordes.
2. Servomotor para recorte: 0.1kW, 2 juegos (INOVANCE)
3.Servomotor con eje de enrollado y recorte: 0.1kW, 2 juegos (INOVANCE)

 Máquina cortadora y rebobinadora LSJ60

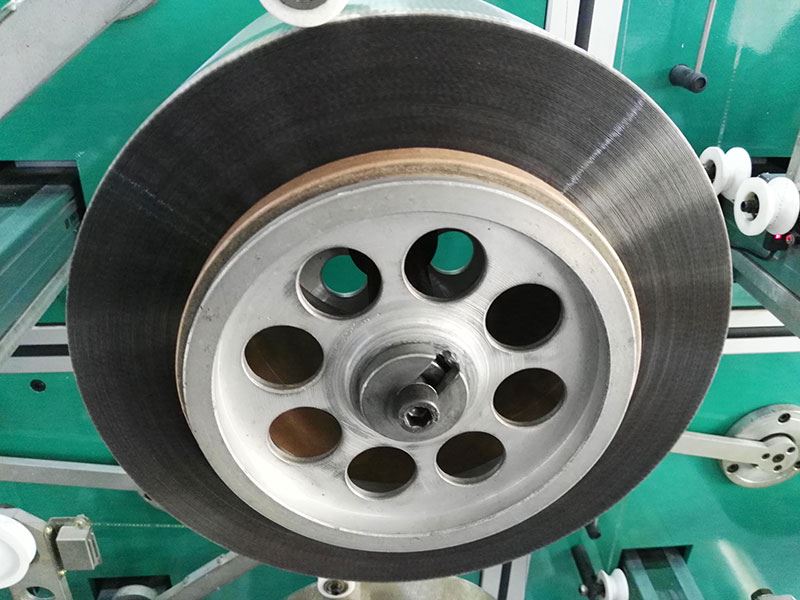

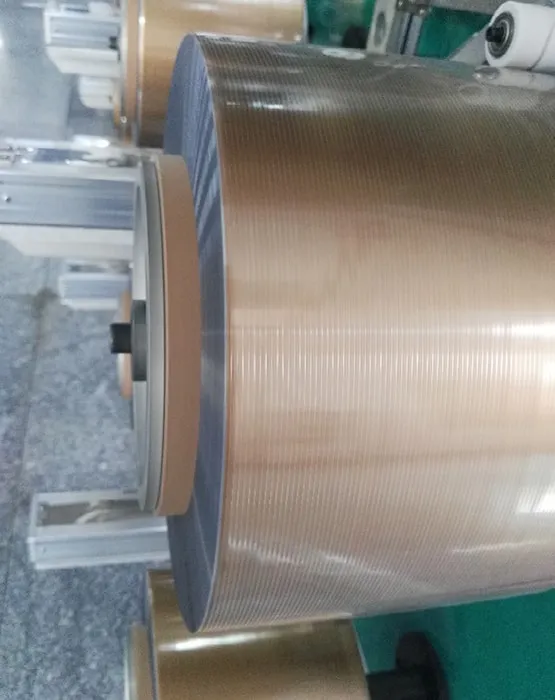

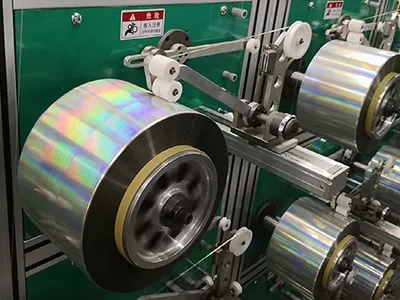

Rebobinado:

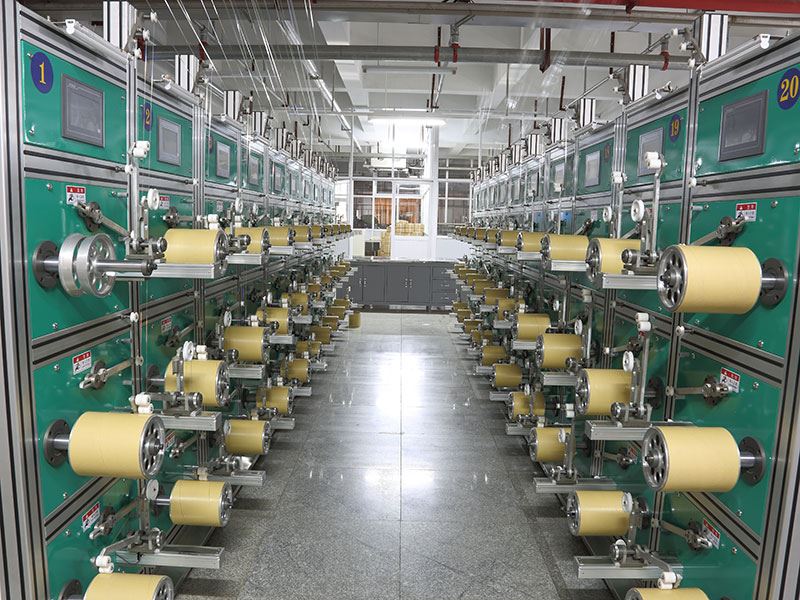

1. Rebobinado: Se divide en dos grupos a las 60 máquinas, y cada una se ubica en un tablero de pared.
2. Un servomotor y un motor controlan a cada cabezal de rebobinado. (60 grupos, INOVANCE, CHINA)
3. Servomotor para rebobinado: 0.1kW, 60 equipos (INOVANCE, CHINA).
4. Servomotor con eje de enrollado y corte: 0.1kW, 60 equipos (INOVANCE, CHINA).

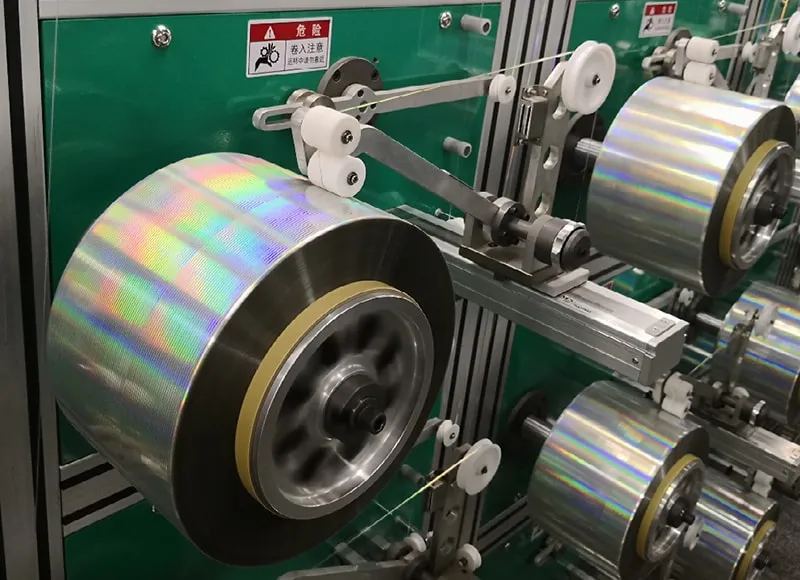

5. Para el movimiento de vaivén, el servomotor controla el husillo de bolas. Por medio de una pantalla táctil, se establece el ángulo y recorrido.
6. Una pantalla táctil y un controlador PLC ubicados cada 3 bobinadores, vigilan su adecuado funcionamiento.

Otros:
1. El tablero que soporta los rodillos de rebobinado está fabricado en placa de acero de10mm, con tratamiento contra desgaste y deformaciones. Para garantizar la precisión de su tamaño, los tableros se fabrican en los centros CNC.
2. Cinta sincronizada o transmisión directa.
3. El rodillo guía y el rodillo de tracción están fabricados con material antiadherente.
4. El rodamiento principal es importado.
